БЛОК

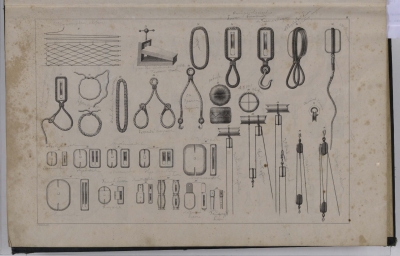

Различные виды блоков и их остропливание

БЛОК, служит для перемены направления троса и уменьшения трения в этом месте. На военных судах БЛОК употребляются железные и деревянные.

Части БЛОКА носят следующие названия (черт. № 1):

A – щеки, деревянные или металлические;

В – кип (желоб) для стропа, охватывающего блок;

С – железный нагель (ось шкива);

D – шкив; у больших деревянных БЛОКОВ он бакаутовый, у мелких – медный;

Е – медная втулка, предохраняющая шкив от размалывания на нагеле; посредине втулки желобок для сала.

Деревянные БЛОКИ делаются следующих родов: обыкновенные; толстоходные с более толстыми шкивами и щеками, чем у обыкновенных, употребляются там, где трос должен выдержать особо большие натяжения; тонкоходные – имеют более тонкие щеки и шкивы большего диаметра, чем у обыкновенных БЛОКОВ.



Блоки.

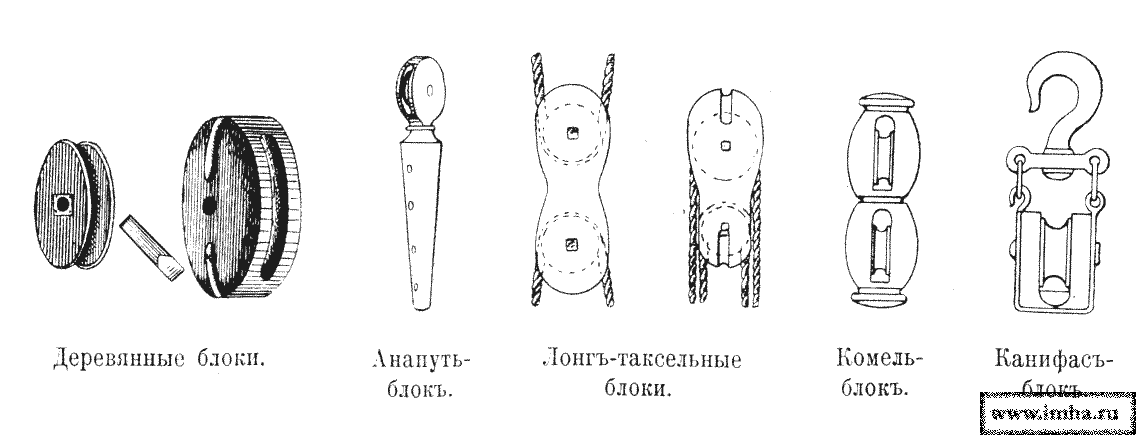

Особо сделанные БЛОКИ (черт. № 2) употреблялись при вооружении парусных судов; к ним относятся гитов-БЛОКИ, анапут-БЛОКИ, комель-БЛОКИ, лонгакельние БЛОКИ, и т. п.

БЛОКИ эти употребляются и теперь в разных случаях.

Канифас-БЛОКИ служат для проводки лопарей по палубе (черт. № 3). По числу кипов деревянные БЛОКИ разделяются на одно и двух-кипные БЛОКИ.

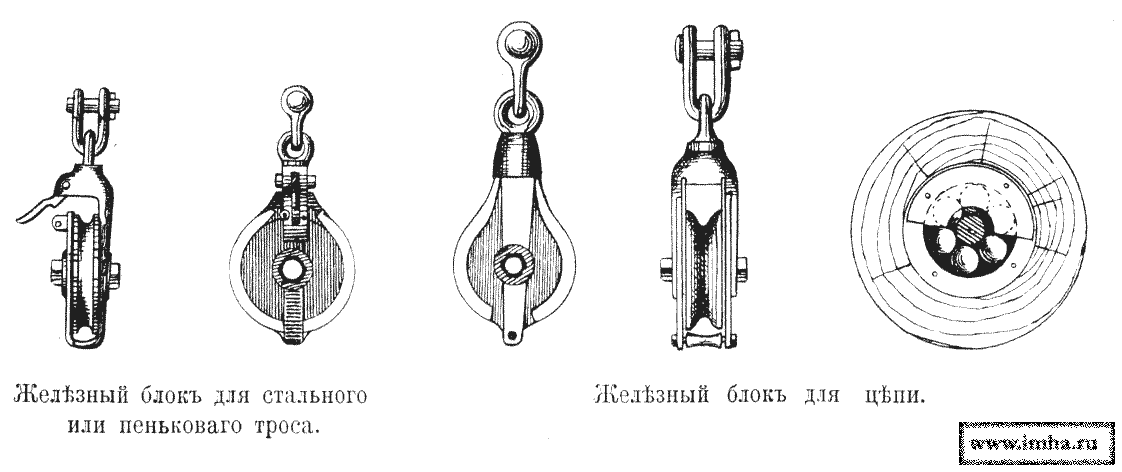

Для уменьшения трения на новейших БЛОКАх шкивы делаются  на  шариках (черт. № 4). Железные БЛОКИ имеют всегда медные или железные шкивы.

Длина деревянных БЛОКОВ (за исключением канифас-БЛОКОВ) измеряется по длине щеки в дюймах.

Длина канифас – меряется вдоль щеки до верхней грани перемычки вертлюжного гака, металлических БЛОКОВ по диаметру шкива.

Чтобы выбрать деревянный БЛОК к данному пеньковому тросу, поступают так: длина обыкновенного БЛОКА = 3 с, где с есть окружность пенькового троса; длина толстоходнаго БЛОК = 2 с; длина тонкоходнаго БЛОКА = 5 с.

Диаметры шкивов для проволочного троса выбираются так: для гибкого стального 6-пряднаго троса кабельной работы d =. 4с; для такого же 8-пряднаго троса d = 5с, а для 6-пряднаго троса обыкновенного спуска d = 6 c.

БЛОКИ, предназначенные для больших тяжестей, не должны снабжаться гаками; вместо них употребляются железные скобы.

Вместо стропа даже деревянные БЛОКИ делаются в настоящее время с железной оковкой, наружной или внутренней.

БЛОКИ требуют тщательного ухода; для смазки их совершенно разбирают, очищают трущиеся поверхности и покрывают смесью растопленного сала с карандашным порошком (графитом).


Если у Вас есть изображение или дополняющая информация к статье, пришлите пожалуйста.
Можно с помощью комментариев, персональных сообщений администратору или автору статьи!


Название статьи:БЛОК
Автор(ы) статьи:
Источник статьи: Военная энциклопедия Сытина, 1916 г. т. 1-18
Источник изображений:Российская национальная библиотека
