ВЗРЫВАТЕЛЬ

ВЗРЫВАТЕЛЬ (fusee-dеtеnateur, Zunder mit Zundladungskapsel, Exploder), служить для детонации дробящего разрывного заряда в нарядах.

При черном порохе было достаточно пламени малого капсюля (0,1-0,4 г гремучей ртути) снарядной трубки; дробящая же вещества (пироксилин, мелинит, аммонал, шнейдерит, тринитротолуол и др.) для полной детонации требуют взрыва большого капсюля (1-4 г), возбуждающего в свою очередь взрыв детонатора, т.-е. небольшого количества взрывчатого вещества, легче детонирующего, чем залитая или сильно спрессованная масса заряда. Трубка с большим капсюлем и детонатор в футляре и составляют Взрыватель, помещаемый в стальном запальном стакане, предохраняющем его части от изгибов при падений снаряда. Иногда Взрыватель помещается в особом стальном винте, который только при окончательном снаряжении снаряда ввинчивается в его запальный стакан. От некоторых Взрывателей требуется замедление передачи взрыва, что достигается помещением сильно спрессованной лепешки черного пороха впереди большого капсюля; это – постоянный замедлитель. Иногда же устройство трубки допускает замедление по желанию установкою указателя (сист. Круппа).

Безопасные Взрыватели.

ВЗРЫВАТЕЛЬ

Во избежание случайного воспламенения капсюля, Взрыватели стараются устраивать так, чтобы действе их было возможным только при встрече снарядом препятствий (напр., германский Взрыватель образца 1896 г.) или по истечении некоторого времени по вылете его из канала (напр., японский Взрыватель). Кроме того, в последнее время заводы Круппа изготовляет Взрыватели с большим капсюлем без гремучей ртути, что также обеспечивает безопасность. Данные Взрыватели применяются преимущественно к снарядам береговой артиллерии и больших калибров осадной, служащим для пробивания бетонных сводов; таким расположением не ослабляется головная часть снаряда, сам Взрыватель предохраняется от деформации при ударе.

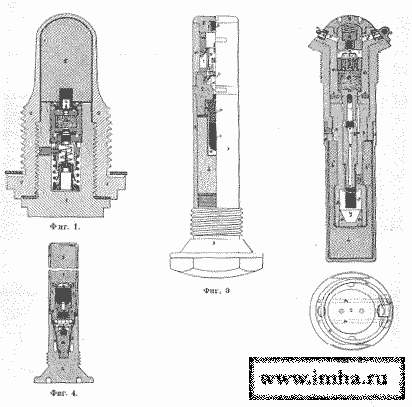

Русский донный Взрыватель к 9 и 11-дм. пироксилиновым бомбам (фиг. 1), собран в донном винте 1, ввинченном в запальный стакан 2. Внутри винта собрана удлинительная трубка 3, поверх которой ввинчена порох, петарда а и большой капсюль 4. Детонатор 5 помещен в футляре, надетом на донный винт.

Германский головной Взрыватель 1896 г. (Granatzunder 96, фиг. 2) состоит из:

1) удлинительной трубки с предохранителем;

2) полого штока с малыми и большими капсюлями;

3) направляющей втулки с детонационными отверстиями и холостой каморой;

4) детонатора и;

5) свинтного запального стакана.

Трубка состоит из: корпуса а с каналами 6 для выхода газов, закрытыми медными кружками в; головной втулки г; верхнего ударника д с капсюлем для зажжения порохового предохранителя е (см. Трубки); втулки ж с жалом и сминающимся при выстреле предохранителем з; нижнего ударника и, насаженного на неподвижное жало к и удерживаемого тонкими концами двух винтиков л. Верхний ударник д подвешен на двух чеках м, выдергиваемых помощью кольца м и перемычки о, соединяющей концы чек. Вверху полого штока 2 укреплен малый капсюль и, а на нижнем конце – большой р; во Взрывателях с замедлением поверх большого капсюля помещается спрессованная лепешка пороха с (замедлитель); шток от вращения удерживается винтиком м, ходящем в продольном пазу направляющей втулки. Холостая камора у завинчена снизу донной втулкой ф и на хвост направляющей втулки одна предохранительная гильза х. Запальный стакан свинчивается после заполнения детонационных отверстий ц взрывчатым веществом и установки на место частей детонатора – нижней 4 и двух верхних полуцилиндров 4. От свинчивания нижней часть запального стакана удерживается тремя винтиками ч.

Действие Взрывателя: перед заряжением за кольцо и выдергивают чеки м, вследствие чего верхний ударник д становится свободным и при выстреле, сминая предохранитель з, прикрывающий жало, накалывается капсюлем на жало; пламя капсюля через каналы втулки ж воспламеняет пороховой предохранитель е. Газы, выделяющиеся при его горении, выбивают крышки в и выходят наружу. При падении снаряда обламываются концы винтиков л, почему становится свободным нижний ударник и, а значить, и шток 2; оба они двигаются вперед, пока малый капсюль п не наскочить на жало к. Пламя этого капсюля по каналу штока передается большому капсюлю р. В тот момент, когда последний взрывается, он находился на высоте детонационных отверстий ц, отчего детонация передается детонатору 4, который, разрывая стакан о, заставляет детонировать заряд в снаряде. При воспламенены малого капсюля и, вставленного в головку штока 3, последний не отбрасывается назад, т. к. головка его, расширяясь при взрыве капсюля, удерживается в конической расточке вверху направляющей втулки 3, почему в момента взрыва большого капсюля р всегда находится на высоте детонационных отверстий ц.

Взрыватель принадлежит к числу безопасных, т. к. в случае взрыва большого капсюля р, когда он находится еще в холостой каморе у, детонатор не взрывается.

Итальянский донник Взрыватель образца 1903 г. к 210 и 149-мм. бомбам состоит (фиг. 3) из:

1) ударной трубки с соском,

2) соединительной втулки с большим капсюлем,

3) запального стакана, и

4) помещенного в нем детонатора.

Корпусом трубки служить полый цилиндр а, один конец которого завинчен втулкою 6 с малым капсюлем в, а другим он сам навинчен на соединительную втулку 2 с большим капсюлем г; внутри корпуса помещены: ударник д с жалом е, соском ж и передаточным каналами з, одетый на ударник разгибатель и на лапчатом предохранителе к и промежуточная втулка л, служащая упором пластинчатой изогнутой пружины о, закрепленной между соском и ударником. В соединительной втулке укреплен большой капсюль с гремучей ртутью внизу и с гильзой м с порохом вверху; между ними проложен оловянный кружок. Большой капсюль входить в углубление к в детонаторе 4, заполняющем внутреннюю пустоту запального стакана 3.

Действие взрывателя: при выстреле разгибатель, преодолевая сопротивление предохранителя, оседает на ударник, который в то же время соском плотно закрываешь канал соединительной втулки и препятствует, в случае несвоевременного взрыва малого капсюля, пламени его достигнуть до большого капсюля. При встрече снарядом препятствия ударник, преодолевая сопротивление пружины, продвигается вперед, при чем сосок его выходить из канала и накалывается жалом на малый капсюль, пламя которого через каналы ударника и соединит, втулки заставляете последовательно детонировать большой капсюль, детонатор и разрывной заряд.

Этот Взрывателя типа полубезопасных, т. к. в нем гарантирована безопасность только при несвоевременном взрыве малого капсюля трубки.

Донный японский Взрыватель к полевым гранатам состоит (фиг. 4) из: ударной трубки 1 с центробежным предохранителем и с втулкой с двумя капсюлями, донного винта 2 и детонатора 3, помещенного в запальный стакан 4. Донный винт 2, ввинчиваемый после сборки Взрывателя в дно снаряда, служить помещением для ударника а с жалом 6 и центробежного предохранителя в, удерживаемого на месте втулочкой г. Предохранитель в имеет вид продольно-разрезанного полого конуса, 8 лапок которого упираются в венчик д ударника а. В донный винт ввинчена втулка е с укрепленными в ней малым ж и большим з (2,5 грм.) капсюлями; между ударником и втулкой проложена конически-спиральная предохранительная пружинка и. На втулку навинчен запальный стакан 4, с детонатором 3 из 60 г желтого мелкого пороха.

Действие взрывателя: при выстреле, вследствие вращения снаряда, концы лапок в отгибаются и освобождаются ударник а с жалом, отделенный от капсюли лишь предохранительной пружинкой и. При встрече снаряда с препятствием ударник а, продвигаясь вперед, накалывается жалом б на малый капсюль ж, пламя которого последовательно вызывает детонацию большого капсюля, детонатора и разрывного заряда.

В бризантных гранатах с трубкой двойного действия, в очко снаряда, под хвост трубки ввинчивается латунный стакан с запрессованным в нем детонатором и вставленным в него большим капсюлем гремучей ртути или детонатор укрепляется в хвосте самой трубки.

Источники:

Mitteilungen über Gegenstande des Artillerie- u. Geniewesens, 1903 № 11; Revue d'artill 1903 t. 63 и 1904 t. 65.
