Платформа артиллерийская

Платформа

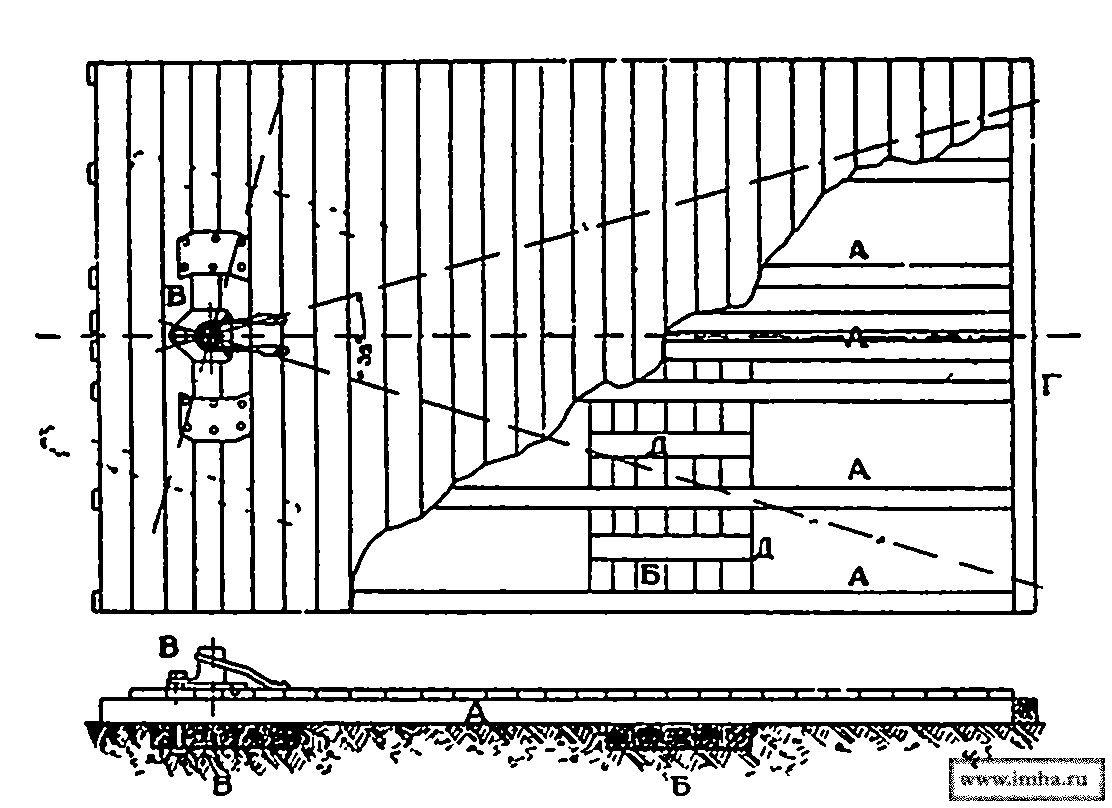

Артиллерийская платформа. Схема.Артиллерийская платформа. Схема.ПЛАТФОРМА, горизонтальная деревянная настилка на местности для установки орудий в крепостной и осадных артиллериях при стрельбе.

Необходима в виду большого веса системы в этих родах артиллерии, больших давлений пороховых газов на дно канала и стрельбы под большими углами возвышение, т. к. при этих условиях лафет, стоящий непосредственно на почве при стрельбе, весьма скоро изрыл бы ее своим хоботом, глубоко врезался бы колесами, и продолжительная стрельба с одного и того же места была бы невозможна; между тем, переменять место нельзя при стрельбе через амбразуру или ложбину.

Кроме того, при большом весе системы, без Платформы действия орудийной прислуги при наводке орудия и накатывании лафета были бы чрезвычайно затруднены.

Раньше Платформа делались разнообразного очертания и из досок разной длины; для ускорения же сборки и устранения необходимости прилаживания друг к другу их частей, замедлявшей работу, в 1876 г. в России введены Платформы однообразного прямоугольного очертания и одинакового устройства для всех орудий крепостной и осадной артиллерии, образуемые деревянной настилкою из 3-дм. досок, укладываемых поперек продольных лежней А квадратного сечения 6×6 дм., к которым доски прибиваются железными гвоздями; позади лежней располагается поперечный брус Г, удерживаемый от сдвигания назад забитыми позади него кольями.

Для устранение большого прогиба лежней при выстреле, под колесами и под хоботом лафета кладутся снизу еще и поперечные лежни, а на них в промежутках между лежнями А укладываются еще короткие брусья Д.

Такая Платформа, при длине её в 15 фт. и ширине в 10 фт., дает горизонтальный обстрел около 30°.

При надобности в немного большем обстреле, по бокам Платформы прикладываются дополнительные доски; для получения же большого обстрела (более 90°) соединяют 2 Платформы вместе рядом.

В передней части Платформы привинчиваются болтами чугунные тумбы В для шворня компрессорного цилиндра, железные дуги для опоры осевых секторов (для 6-дм. пушки в 120 пд.) и железная полоса под хобот (для лафетов обр. 1877).



Название статьи:   Артиллерийская Платформа
Категория темы:   Фортификация, Оружие
Источник статьи:    Военная энциклопедия Сытина, 1916 г., т. 1-18
Дата написания статьи:   1916 г.


Ключевые слова: Фортификация Оружие
