Граната, пустотелый артиллерийский снаряд

Граната, пустотелый артиллерийский снаряд, снабженный значительным разрывным зарядом.

Сферические Граната впервые появились в начале XVI в. в виде небольших ручных Гранат. Делались из железа, чугуна или меди и снабжались деревянными трубками (см. Гранатная трубка) определенного времени горения.

Первые же попытки применения Гранат для стрельбы из орудий нужно отнести лишь к концу XVI в., когда с развитием зажигательных и светящих снарядов (фиг. 1) (особенно у немцев и испанцев) практиковалось помещение внутрь светящих ядер сферических ручных Гранат с трубками, с целью поражения людей, подходивших к снаряду для тушения его или сбрасывания в ров. Эти попытки подали мысль для непосредственной стрельбы пустотелыми разрывными снарядами из пушек; но за неумением делать Гранаты достаточно прочными первоначально могли стрелять ими лишь из мортир, причем эти снаряды, преимущественно значительных калибров, носили название бомб.

Стрельба велась "двойным огнем", т.-е. сначала через дуло поджигали трубку Гранаты и, когда последняя разгорится, подносили пальник к затравке орудия. Вскоре перешли к стрельбе "в один огонь". Только к концу XVII ст. Гранаты получают всеобщее распространение, когда были введены специальные гранатные пушки (см.) для прицельной стрельбы Гранатами. С этого времени название Граната упрочивается за сферическими разрывными снарядами (фиг. 2) для пушек и гаубиц, а бомбами стали называть почти исключительно тяжелые разрывные снаряды мортир.

Для устранения падения Гранат трубкой в землю и заглохания трубки, стали приготовлять Граната с эксцентрической пустотою, делая утолщение стенки против очка (фиг. 3), т. к. такие Гранаты летят вперед более тяжелой частью. Такие Гранаты вытеснили почти совершенно ядро и просуществовали до введения нарезной артиллерии.

С переходом в середине XIX в. к нарезной артиллерии и к продолговатым снарядам Гранаты получили значение почти универсального снаряда, за неимением хорошей шрапнели и ослаблением значения картечи.

Граната цилиндрической формы с заостренною впоследствии оживальною головной частью сначала делались довольно тонкостенными и исключительно из чугуна длиною 2—21/2 калб.; в головке по оси снаряда имеется очко для ввертывания ударной трубки. Затем, для увеличения числа осколков приняли двустенную или кольчатую Гранату; в Австрии генерал Ухациус конструировал сегментную Гранату.

Для бронебойных Гранат материалом служит закаленный чугун, а затем сталь; сначала очка в головке их не делали и трубки для них не полагалось, т. к. воспламенение порохового заряда происходило при ударе в броню от сотрясения и нагревания, но впоследствии к ним применены донные ударные трубки. Устройство цилиндрической части Гранат было различно.

Для орудий, заряжаемых с дула, имелись снаружи готовые ребра или выступы из цинкового сплава (фиг. 4). Для заряжания с казны была первоначально принята толстая свинцовая оболочка (фиг. 5), затем для уменьшения мертвого груза — тонкая, припаиваемая к снаряду помощью довольно сложных приемов и средств (фиг. 6); однако, это дало возможность увеличить полезный вес сначала бронебойных Гранат, а затем и всех остальных, введя двойные стенки (кольчатые и сегментные Граната).

Фиг. 1. Зажигательный снаряд с ручной гранатой.Фиг. 1. Зажигательный снаряд с ручной гранатой. Фиг. 1. Зажигательный снаряд с ручной гранатой.Фиг. 1. Зажигательный снаряд с ручной гранатой. Фиг. 3. Эксцентрическая граната.Фиг. 3. Эксцентрическая граната. Фиг. 4. Граната с готовыми выступами.Фиг. 4. Граната с готовыми выступами. Фиг. 5. Граната с толстой оболочкой.Фиг. 5. Граната с толстой оболочкой.
Фиг. 1.
Зажигательный снаряд с ручной гранатой.
Фиг. 1.
Зажигательный снаряд с ручной гранатой.
Фиг. 3.

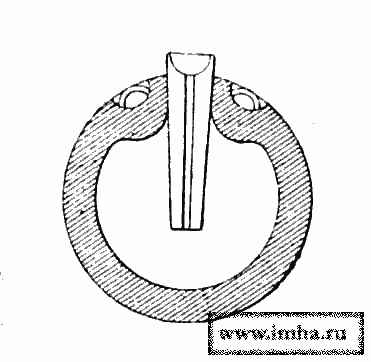

Эксцентрическая граната.
Фиг. 4.

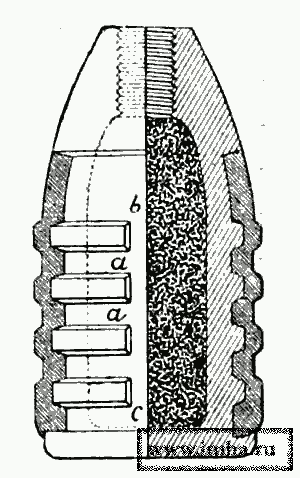

Граната с готовыми выступами.
Фиг. 5.
Граната с толстой оболочкой.
Фиг. 6. Граната двустенная с тонкой оболочкой.Фиг. 6. Граната двустенная с тонкой оболочкой. Фиг. 7. Граната двустенная с медными поясами.Фиг. 7. Граната двустенная с медными поясами. Фиг. 8. Фугасный снаряд.Фиг. 8. Фугасный снаряд. Фиг. 9. Разлет осколков бризантной гранаты.Фиг. 9. Разлет осколков бризантной гранаты. Фиг. 10. Бронебойный снаряд.Фиг. 10. Бронебойный снаряд.
Фиг. 6.

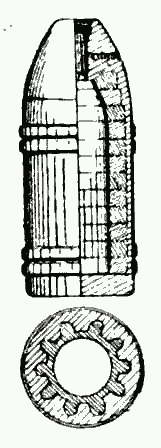

Граната двустенная с тонкой оболочкой.
Фиг. 7.

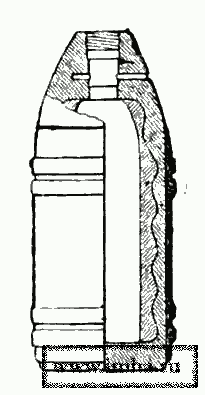

Граната двустенная с медными поясами.
Фиг. 8.

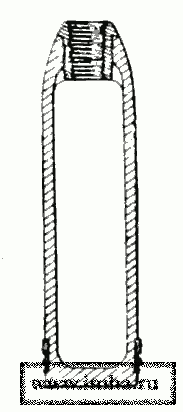

Фугасный снаряд.
Фиг. 9.

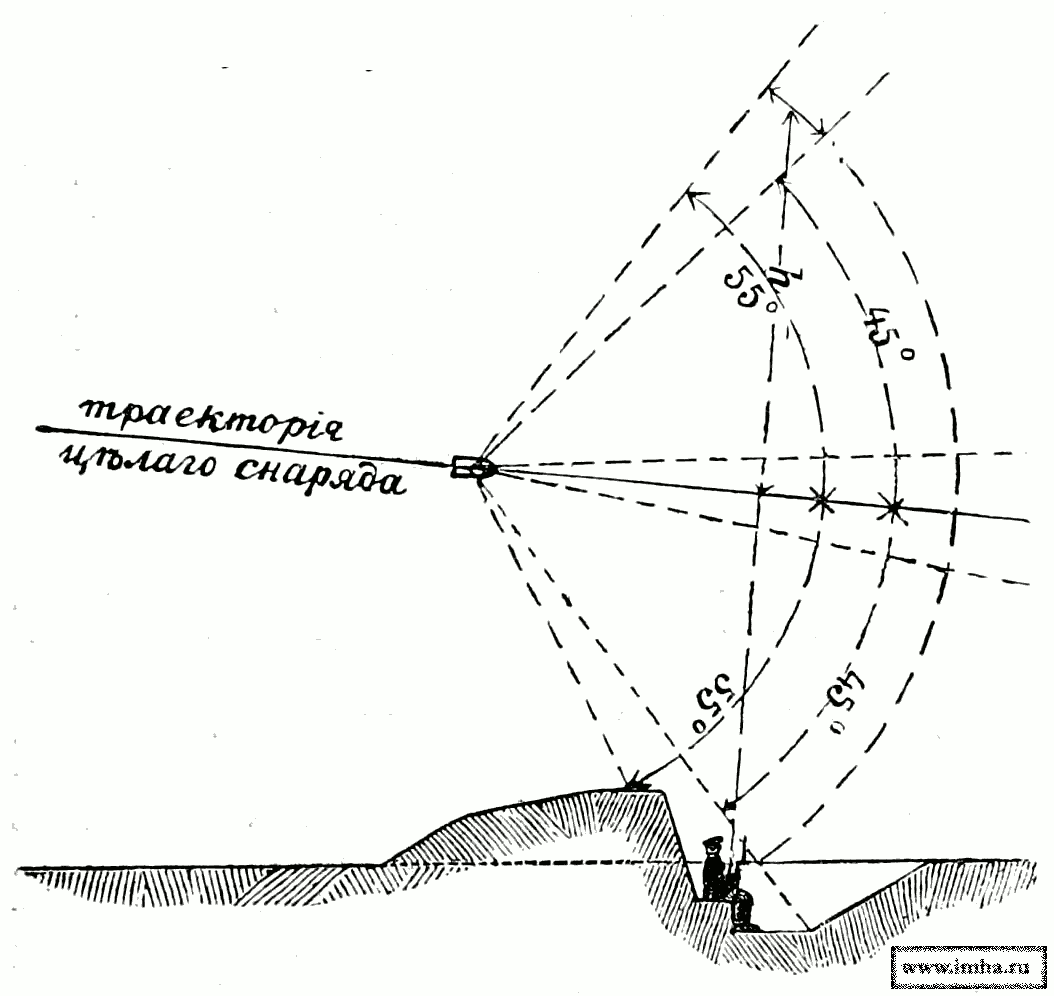

Разлет осколков бризантной гранаты.
Фиг. 10.

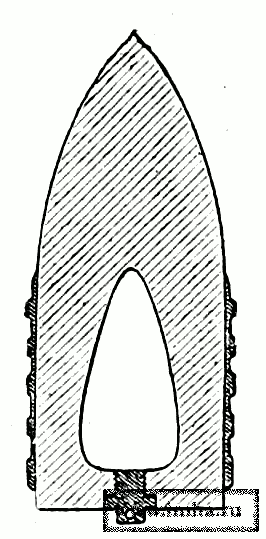

Бронебойный снаряд.

Наконец, в 70-х гг. введены медные ведущие пояса (фиг. 7) и несколько позднее один поясок и центрующее утолщение.

С переходом к скорострельной материальной части значение Гранат в полевой артиллерии упало, и некоторые артиллерии (в том числе и наша) вовсе отказались от Гранат, оставив одну шрапнель или шрапнель-гранату (Германия).

Опыт русско-японской войны показал, что одной шрапнели недостаточно, и поэтому вновь повсюду вводится опять Гранаты бризантного или фугасного типа (фиг. 8). Бризантные или дробящиеся (у немцев — Sprenggranate) Гранаты изготовляются из стали с довольно толстыми стенками и значительным разрывным зарядом сильно-взрывчатого вещества, обладающего дробящими свойствами (пироксилин, препараты пикриновой кислоты — мелинит, крезолит, лиддит, шимоза и др.); снабжаются трубками двойного действия и, разрываясь в воздухе, дают значительное число хотя и мелких осколков, но обладающих значительными скоростями (до 500—600 м), а следовательно, и поражаемостью.

Угол разлета их настолько велик (фиг. 9), что снаряд обладает тылобойностью, т.-е. способностью поражать войска, стоящие непосредственно за прикрытием.

При попадании же в насыпи или в прочные закрытия бризантные Гранаты обнаруживают значительное фугасное действие.

Недостатки бризантных Гранат: в виду малой глубины поражаемого пространства необходима точная пристрелка и крайнее однообразие горения дистанционных трубок; бывшая же при этом еще и опасность обращения теперь более или менее устраняется, благодаря успехам в фабрикации взрывчатых веществ (толуол, тетрил и др.). Во всяком случае, надежд на возможность ввести в полевой артиллерии единый калибр и единое орудие бризантная Граната не оправдала: позволяя до некоторой степени обходиться без орудий навесного действия, она, в виду указанных недостатков, не лишает полевые гаубицы её важного специального значения в полевой войне.

В начале XX века бризантная Граната имелась в большинстве иностранных артиллерий, в полевых и в крепостных; у нас они также вводились в полевой и крепостной артиллерии, на ряду с специальными орудиями навесного и фугас. действия — гаубицами.

Длина современных, началу XX в. бризантных фугасных Гранат достигалп 4 калб.

В береговой и морской артиллерии бронебойные Гранаты (фиг. 10) вытеснялись фугасными.



Название статьи:   {title}
Категория темы:   {tags}
Источник статьи:    Военная энциклопедия Сытина, 1916 г., т. 1-18.
