Венгловского лафет

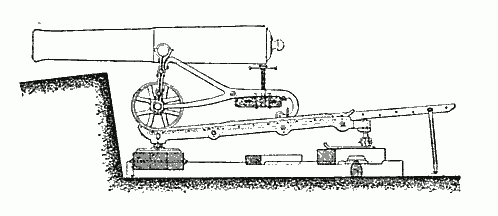

Венгловского лафет, первый железный лафет русской артиллерии.

Венгловского лафетВенгловского лафет

Проектирован в 1864 г. артиллерии полковником Венгловским для крепостных гладкостенных орудий: 36, 30, 24, 18, 12 и 6-фн. пушек и 1-пд. и ½ пд. единорогов, а также для морских 36 и 30-фн. пушек.

Лафеты устанавливались на железной поворотной раме, которая на катках помещалась на деревянной брусчатой платформе.

Части лафета: 2 стойки и 2 вилообразных с округленным и загнутым вниз хоботовым концом упора составляют две станины лафета из кованного брускового железа, скрепленные поперечными болтами.

Верхние концы стоек образуют гнезда для цапф орудия; нижние образуют проушины для укрепления в них лопасти железной оси с цилиндрическими концами для колес. На болте же хоботовой части имеется каток, которым лафет опирается и скользить при откате по средней полосе поворотной рамы. Высокие цапфы над платформою 4-4½ фт.; углы возвышения от 5 до 15°.

Длина лафетов 5-7 фт., смотря по клб. орудия, вес — около 50 пд.; вес поворотной рамы — около 45 пд.

Диаметр колес — 30 дм., вес пары колес — около 16 пд.

С введением нарезных орудий, заряжаемых с казны, Венгловского лафеты оказались непригодными, но некоторые части, например, колеса, благодаря удачной конструкции, вошли в позднейшие системы крепостных лафетов (Насветевича и др.).



Название статьи:   {title}
Категория темы:   {tags}
Источник статьи:    Военная энциклопедия Сытина, 1916 г., т. 1-18.
Дата написания статьи:   {date}
Статьи, использованные при написании этой статьи:   А. Фишер, Лафеты русской артиллерии
