Барр и Струд

Барр и Струд, профессоры английского университета в Глазго, изобретатели прибора и основатели завода, изготовляющего дальномеры, носящие имя фирмы, и приборы судовой  сигнализации.

Барр и Струд

Дальномер  системы Барр и Струд принят в настоящее время (начало XX века) для определения расстояния до неприятеля с военных судов, крепостей и в полевых частях в России, Австрии, Англии, Аргентине, Бразилии, Дании, Норвегии, Перу, Сев.-Амер. Соед. Штатах, Чили и Швеции.

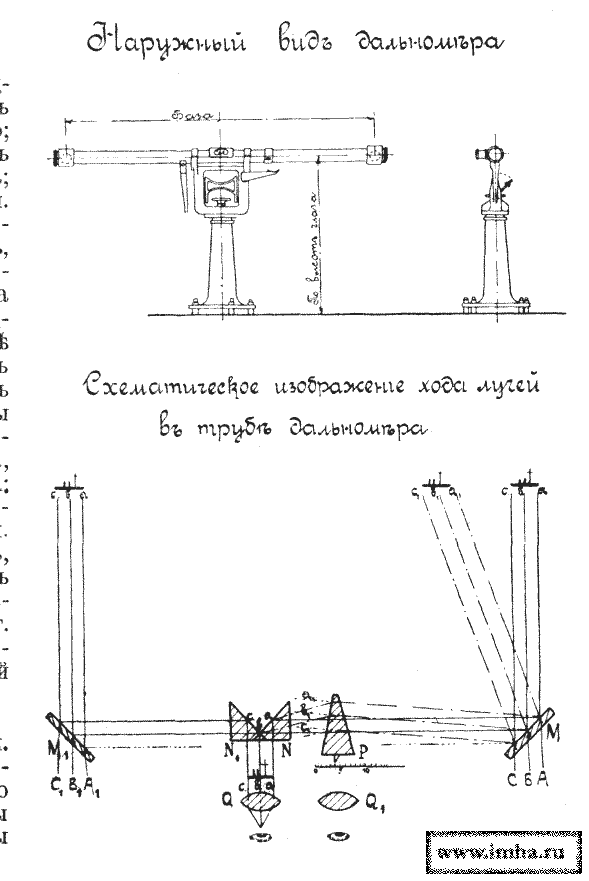

Принцип устройства этого дальномера заключается в том, что с помощью двух зеркал М1 и М, помещенных в концах горизонтальной трубы, имеющей определенную длину (базис), одно против другого, с постоянными углами в 45° к оси базиса, можно получить одновременно два изображения наблюдаемого предмета. Системой особо скомбинированных призм N1 и N изображения сводятся в одну вертикальную плоскость, проходящую через поле зрения наблюдательной трубки, расположенной на средине базиса. Из показанного на чертеже схематического хода лучей в трубе дальномера видно, что при бесконечно удаленном предмете (c-b-a) и, следовательно, при полной параллельности идущих от него лучей аА и аА1; bB и bB1; сС и сС1, лучи эти попадают на зеркала М и М1; а затем, отражаясь от них и проходя через призмы N и N1 чрез окуляр Q), будут видимы левым глазом наблюдателя так, что одна половина предмета получится от лучей, попадающих на зеркало М, а другая половина предмета будет видима от лучей, попадающих на зеркало М1. В свою очередь, при наблюдении предмета, не бесконечно удаленного и при направлении дальномера таким образом, что лучи от пред мета (с-b-а) идут к зеркалу М1 по первоначальному направлению, лучи же предмета к зеркалу М пойдут по другому направлению — под некоторым углом, меньшим 45°, и, отразись от него, или не попадут вовсе на на призму N, или же наблюдатель увидит вторую половину предмета выше или ниже, и во всяком случае не совпадающею с первой половиною. Для совмещения обеих половин изображения в этой трубе имеется на пути лучей, идущих от зеркала М, особая передвижная призма Р, которая заставляет эти лучи склоняться и попадать в призму, а от нее и в глаз наблюдателя. Так что, передвигая призму Р, можно получить точное совпадение обеих половин изображения. Очевидно, что место в трубе дальномера для призмы Р. вполне зависит от угла направления попадающих на нее лучей предмета, т.-е. от расстояния этого предмета до дальномера; для каждого расстояния от предмета призма Р должна иметь в трубе дальномера свое точное определенное положение, по которому можно всегда судить о расстоянии до предмета, наблюдаемого этим дальномером. Видимая правым глазом на шкале, находящейся в трубе дальномера, градуировка положений призмы Р к зависимости от точек наблюдения дает средство к определению искомых разстояний. Дальномеры изготовлялись первоначально с базою в 2 и в 4 ½ фт., в новейшее же время, стремясь к возможной точности определений, длины базиса довели уже до 9 и даже до 14 фут. Самый базис составляют из двух концентрических труб с воздушным промежутком между ними.
Все объективы, рефлекторы и призмы помещаются в внутренней трубе, за исключением окуляра, укрепленного на внешней трубе; на ней же укрепляются фишельная труба с большим полем зрения для первоначального отыскивания предмета и коробка с электрической лампочкой для освещения шкалы, указывающей расстояния, деления которой проектируются, так. обр., в наблюдательную трубку поверх обоих изображений предмета. При наблюдении светящихся точек последние преобразуются в линейное вертикальное изображение помощью астигматора, т.-е. стеклянного полуцилиндрика, помещаемого на пути лучей. Обернутость изображений, получаемого помощью двоякого отражения в рефлекторах, избегается устройством системы призм, оборачивающих поступающие в них лучи и носящих название окулярной призмы. Дальномеры Барр и Струд позволяют определять дистанцию больше 7 миль (12 ¼ вер.), тогда как все остальные системы дальномеров (см.) при определении расстояний больше 5 миль дают значительные погрешности. Завод Барр и Струд расположен близ г. Глазго. Точность в шлифовке стекол на заводе доводится до 0,000001 дм., а в нанесении делений — до 0,001 мм. Производительность завода в отношении изготовляемых дальномеров выражается числом, близким к 600 экземплярам в год.
На судах флота дальномеры Барр и Струда помещаются обыкновенно в особых броневых рубках, устанавливаемых над боевою командирскою рубкою. Иногда приборы Барр и Струда помещают также в орудийных башнях, еще реже — в незащищенных местах на мостиках или марсах.

См. также статью:



Название статьи:   {title}
Категория темы:   {tags}
Источник статьи:    Военная энциклопедия Сытина, 1916 г., тт. 1-18
Дата написания статьи:   1916 г.
