Полевой дальномер

Полевой дальномер

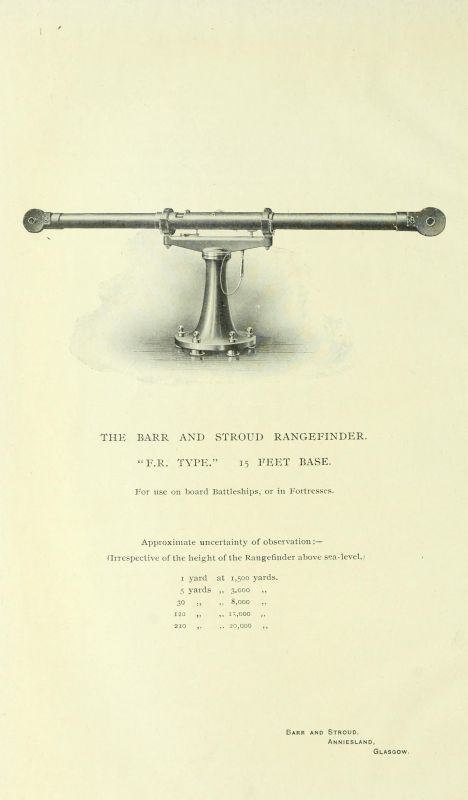

15-ти футовый дальномер типа F.R. для линкоров и береговых укреплений15-ти футовый дальномер типа F.R. для линкоров и береговых укреплений

15-ти футовый дальномер типа F.R. для линкоров и береговых укреплений

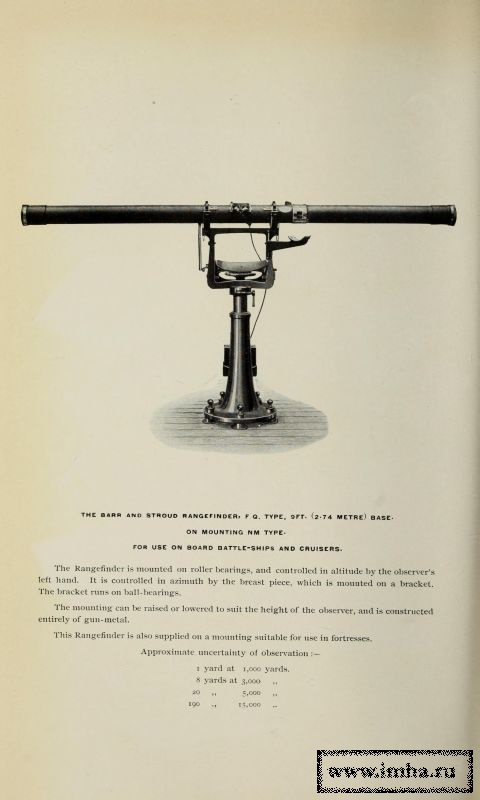

9-ти футовый дальномер типа F.G. для линкоров и крейсеров9-ти футовый дальномер типа F.G. для линкоров и крейсеров

9-ти футовый дальномер типа F.G. для линкоров и крейсеров

4.5 футовый дальномер типа F.A. для линкоров и крейсеров4.5 футовый дальномер типа F.A. для линкоров и крейсеров

4.5 футовый дальномер типа F.A. для линкоров и крейсеров

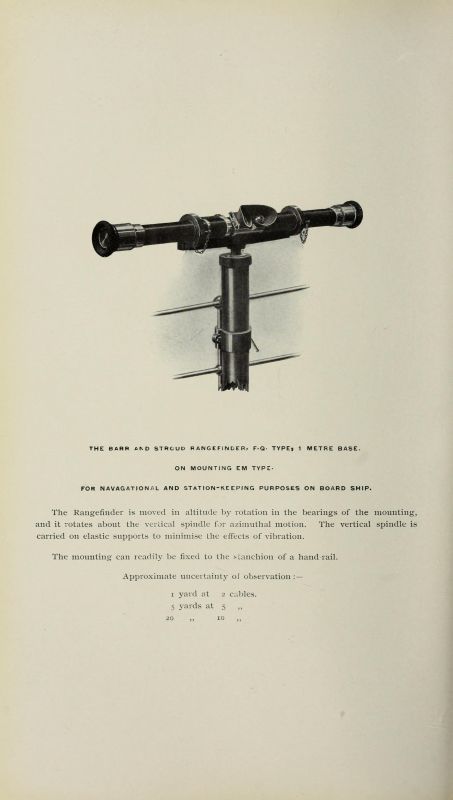

1 метровый дальномер типа F.Q. для корабельной навигации1 метровый дальномер типа F.Q. для корабельной навигации

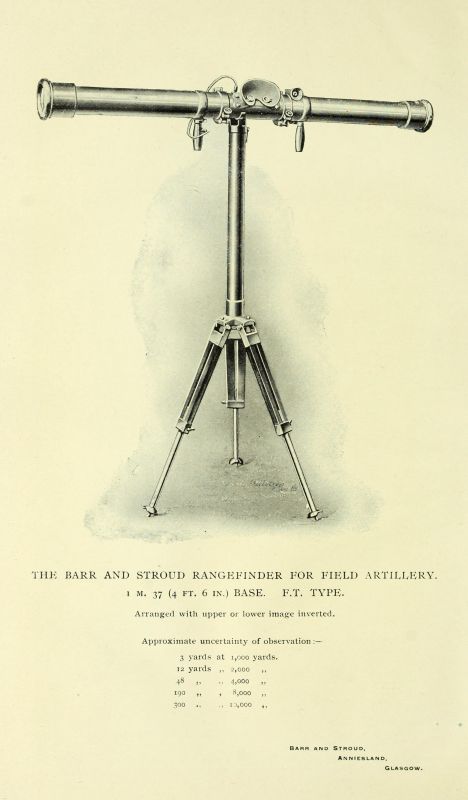

4.5 футовый дальномер типа F.T. для полевой артиллерии4.5 футовый дальномер типа F.T. для полевой артиллерии

 4.5 футовый дальномер типа F.T. для полевой артиллерии

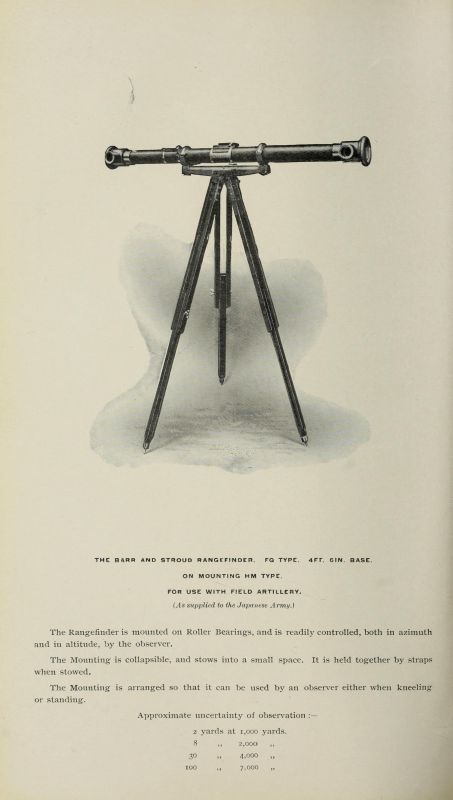

4.5 футовый дальномер типа F.G. для полевой артиллерии4.5 футовый дальномер типа F.G. для полевой артиллерии

4.5 футовый дальномер типа F.G. для полевой артиллерии

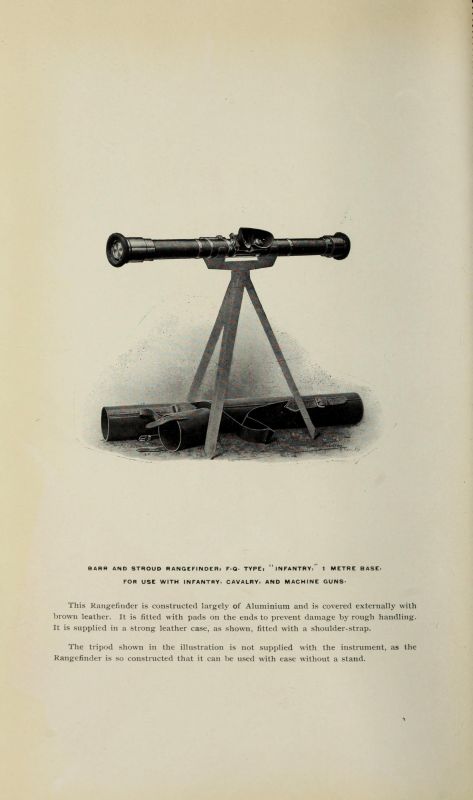

1 метровый дальномер типа F.G. для пехоты, кавалерии и пулеметов1 метровый дальномер типа F.G. для пехоты, кавалерии и пулеметов

1 метровый дальномер типа F.G. для пехоты, кавалерии и пулеметов

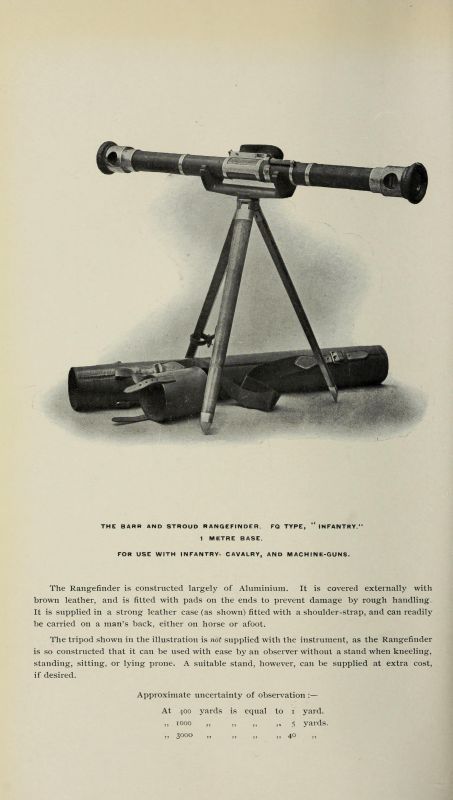

1 метровый дальномер типа F.G. для пехоты, кавалерии и пулеметов1 метровый дальномер типа F.G. для пехоты, кавалерии и пулеметов

1 метровый дальномер типа F.G. для пехоты, кавалерии и пулеметов

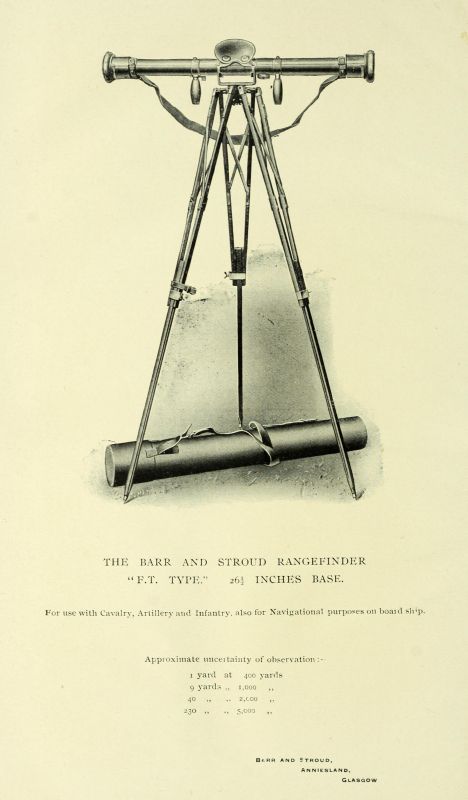

26.5 дюймовый дальномер типа F.Т. для пехоты, кавалерии и пулеметов и корабельной навигации26.5 дюймовый дальномер типа F.Т. для пехоты, кавалерии и пулеметов и корабельной навигации

 26.5 дюймовый дальномер типа F.Т. для пехоты, кавалерии и пулеметов и корабельной навигации

26.5 дюймовый дальномер типа F.Т. для пехоты, кавалерии и пулеметов и корабельной навигации26.5 дюймовый дальномер типа F.Т. для пехоты, кавалерии и пулеметов и корабельной навигации

26.5 дюймовый дальномер типа F.Т. для пехоты, кавалерии и пулеметов и корабельной навигации

ПОЛЕВОЙ ДАЛЬНОМЕР, прибор для определения дистанций без непосредственного их измерения, применяемый в полевых войсках (см. также Дальномеры).

Требования, к ним предъявляемые:

1) возможность измерять дистанцию до подвижных и неподвижных целей одному наблюдателю с одной точки стояния;

2) простота и удобство обращения;

3) легкость обучения пользованию ими;

4) простота и прочность конструкции;

5) несложная и быстрая выверка и исправление прибора;

6) портативность и

7) дешевизна.

Наиболее совершенными являются оптические полевые дальномеры с базой внутри прибора, которые имеются 2 типов: монокулярные и стереоскопические (бинокулярные).

1) Монокулярный дальномер представляет собой двойную зрительную трубу с одним окуляром Ок (фиг. 1); базой прибора В является расстояние между центрами входных окошек А1 и А2.

Измерение дистанции D сводится к решению на местности Δ A1 A2 M, у которого вершина у цели M, а основание равно базе В. Т. к. поле зрения трубы не превышает 4°, углы при основании Δ близки к прямым, а угол α, т. наз. параллакс базы, очень мал, то в выражении для расстояния до цели

можно

заменить

через выраженный в радианах (радиан =57°,3); если измерять угол α в секундах, тоПолевой дальномер

Т. обр., измерение дистанции D сводится к измерению параллакса базы α.

Схема Устройства (фиг. 2, план): на концах базы, под углом 45° к ней, установлены плоские зеркала S1 и S2 — концевые отражатели.

Лучи от предмета, до которого измеряется дистанция, отразившись от этих зеркал, проходят через объективы Ob1 и Ob2 встречают на своем пути зеркала S'1 и S'2 — окулярные отражатели, параллельные соответствующие концевым отражателям. Зеркала S'1 и S'2 установлены одно над другим; поэтому стоящее ниже оптической оси прибора зеркало S'1, отражает только половину лучей, идущих от предмета, и именно только от верхней его половины (труба дает перевернутое изображение цели), а верхнее зеркало S'2 отражает лучи только от нижней половины предмета; изображение это рассматривается через окулятор О одним глазом.

Если предположить для наглядности, что рассматриваемый предмет (мачта с флагом) находится на перпендикуляре к левому концу базы, то изображение a от левого объектива (верхняя часть предмета) получится в середине поля зрения трубы, а изображение в от правого объектива (нижняя часть предмета) будет смещено влево (пунктир в поле в), т. к. лучи от зеркала S'2 идут не параллельно базе, а несколько отклонены от неё вперед.

Для уничтожения сдвига нижней части изображения относительно верхней на пути лучей между S2 и Ob2 ставят клинообразную призму T, отклоняющую лучи к своему основанию. Передвиганием клина T вдоль базы направляют лучи правой части трубы под таким наклоном к зеркалу S’2, что сдвиг верхней части изображения относительно нижней уничтожается (сплошная линия в поле в).

Чем меньше измеряемая дистанция, тем сильнее отклонение лучей правого объектива Ob2 и тем ближе к нему д. продвигаться призма T для уничтожения сдвига.

Т. к. каждой дистанции отвечает определенное положение клина T, то дистанции можно читать по прикрепленной к клину шкале М, перемещаемой им относительно неподвижного указателя N.

Все оптические части дальномера помещены в прочной оболочке — металлической трубе.

Для устранения вследствие прогиба трубы неправильностей в показаниях дальномера, в первых образцах все эти части заключались в двойную металлическую трубу, что, однако, сильно увеличивало вес дальномера.

В новейших образцах (на начало I Мировой войны) роль концевых отражателей, вместо зеркал S1 и S2 (фиг. 2), выполняют 5-гранные призмы (пентапризмы) P1 и P2 (фиг. 3), у которых грани, наклонены друг к другу под углом 45°, высеребрены снаружи и служат отражателями; иногда же вместо пентапризм просто устанавливают 2 плоских зеркала под углом 45°. При таком устройстве концевых отражателей дальномер менее чувствителен к изгибу в горизонтальной плоскости: некоторый поворот пентапризмы около её вертикальной оси не изменяет направления и взаимного положения лучей, входящих и выходящих из пентапризмы. Пентапризмы дают, кроме того, возможность несколько уменьшить вес дальномера: внутренняя труба делается теперь короткой, служа для помещения в ней только объективов и окулярных отражателей, а остальные части помещаются в наружной трубе. Окулярные отражатели устраиваются различно в зависимости от того, каково д. б. даваемое ими изображение, по характеру которого монокулярные дальномеры разделяются на 2 типа:

а) дальномеры с одиночным (прямым) изображением (тип Koincidenz), пересечением горизонтальной линией раздела (фиг. 4). Нижняя часть изображения получается смещенной относительно верхней (неподвижной) и при измерении дистанции помощью измерит. клина приводится в совпадение с верхней частью в одно полное прямое изображение. Этот тип дальномера удобен для измерения дистанций до целей с резкими вертик. очертаниями. Таким дальномером удобно пользоваться также, как трубой большого увеличения, для ориентировки в окружающей местности. Окулярными отражателями у них служат 2 треугольные призмы Р'1 и Р'2 (фиг. 3), расположенные одна над другой и снабженные крышеобразными отражающими гранями, которые (см. ст. Панорама, фиг. 4), отражая лучи под прямым углом, вместе с тем выпрямляют изображение, даваемое объективом, которое было бы иначе перевернутым. б) Дальномеры с двойным изображением (тип Invert), из коих верхнее (фиг. 5) обратное (опрокинутое), а нижнее — прямое и оба касаются горизонт. линии раздела. Здесь также нижнее изображение, смещенное относительно верхнего неподвижного, при измерении дистанции перемещается измерит. клином до совпадения соответствующих его точек с верхним изображением. Для совмещения вершин изображения цели пользуются горизонт. линией раздела, а для совмещения каких-нибудь боковых заметных точек цели — вертикальной чертой (фиг. 7), имеющейся у некоторых дальномеров в левой части поля зрения. Для применения такого дальномера в качестве зрит. трубы пригодна только нижняя часть поля зрения (с прямым изображением), поэтому для увеличения этого поля иногда линию раздела поднимают (фиг. 6) приблизительно на 1/6 диаметра (сист. Герца), или же помещают обратное изображение в небольшой окнообразной вырез (фиг. 7) над линией раздела (сист. Цейсса). Второй способ имеет то преимущество, что точки совмещения изображений находятся близ оптической оси трубы, где изображения получаются наиболее резкими и неискаженными.

Окулярными отражателями в дальномере с оконообразным вырезом служит крышевидная треугольная призма Р'1 (фиг. 8) и призма Р'2 с тройным отражением. Крышевидная призма дает от левого объектива прямое изображение предмета, а призма P'2, вследствие нечетного числа отражений в горизонтальной плоскости, только восстанавливает правильность положения правой и лев. сторон в изображении, которое получается в окошечке, а по высоте это изображение остается опрокинутым, при чем оно получается только от лучей, отражаемых небольшой высеребренной частью в грани призмы Р'2.

В новейших образцах полевых дальномеров измерительный клин T (фиг. 3), перемещающийся поступательно, заменяется системой 2 вращающихся клиньев T1 и Т2 (фиг. 8 и 9), при чем, когда оба клина обращены своими преломляющими углами Δ в одну сторону (фиг. 9а), то преломляющий угол системы будет наибольший (2δ), а при повороте каждого клина на 90° в противоположные стороны система обратится в пластинку с параллельными гранями (фиг. 9в), не изменяющую направления проходящих через нее лучей; в промежуточных положениях клиньев преломляющий угол системы изменяется от 2δ до 0°. Дальнейшее вращение клиньев до 180° вызывает вновь постепенное увеличение преломляющего угла от 0° до 2δ, но с отклонением лучей уже в другую сторону. Каждый из клиньев соединен с конической зубчаткой (фф. 8 и 10), приводимыми во вращение общим зубчатым приводом. К левому клину прикреплен целлулоидный диск M со шкалою и около него неподвижный указатель N. Деления шкалы и указатель прозрачны (на черном фоне) и, освещаемые лучами из окна с (фиг. 8), отражаемыми призмой D, дают свое изображение помощью особого объектива f и отражательной призмы g в поле зрения сбоку (фиг. 7), где и рассматриваются через окуляр О. Каждый дальномер снабжается еще выверочными приспособлениями, позволяющими устранять ошибки по высоте и по дальности, происходящие от расстройства самого дальномера. Выверочное приспособление по дальности состоит из клина R (фф. 3 и 8), вращающегося около оси дальномера и соединенного с особой выверочной шкалой.

Выверка дальномера производится:

1) по предметам на известном расстоянии,

2) по звездам и

3) при помощи поверочной линейки.

При выверке по 1-му способу шкалу устанавливают на известное расстояние до предмета, на который дальномер наводят, и совмещают изображения при помощи выверочного приспособления.

Выверка по звездам возможна только ночью, при чем шкала устанавливается на бесконечность.

Поверочная линейка заменяет собой бесконечно удаленный предмет и имеет (фиг. 11) на концах 2 указателя в виде черных полос на белом фоне на расстоянии базы дальномера. Линейку помощью её оптического визира устанавливают параллельно базе дальномера; тогда в поле зрения последнего получается изображение, представленное на фиг. 12, и т. к. при этом лучи параллельны между собой, то изображения полос в средней части поля, при установке шкалы на бесконечность, д. б. совмещенными; если же этого нет, то показания дальномера д. б. исправлены выверочным клином R.

При расстройстве дальномера по высоте оба изображения располагаются несимметрично к линии раздела (ср. фф. 4 и 13).

Неисправность, путем поднятия или опускании одного из изображений, исправляется либо вращением внутренней трубы дальномера вокруг оси, проходящей через оптический центр объективов, либо установкой на пути лучей 2-ой системы из 2 вращающихся клиньев. Выверка по высоте производится после выверки по дальности, т. к. последняя сама вызывает некоторую ошибку по высоте.

Точность показаний монокулярного дальномера.

Измерение дистанции Полевой дальномер сводится к измерению угла α, которое производится косвенно посредством совмещения 2 изображений, при чем ошибка при самых благоприятных условиях для невооруженного глаза не м. б. меньше 10-12 сек.

Углу α' определенному с ошибкой ±Δα=±12 сек., соответствует ошибочная: дистанция

Полевой дальномер

где α'= α±Δα; отсюда

Полевой дальномер

Т. к. D и D' весьма мало отличаются друг от друга, то приблизительно

Полевой дальномер

т.-е. абсолютная ошибка

Полевой дальномер



в определении дистанции при данных Δα и B, пропорциональна квадрату её, а относительная ошибка т.-е. пропорциональна самой дистанции. При дальномере с трубой V-кратном увеличения угловой ошибки по сравнению с невооруженным глазом уменьшаются в V раз; поэтому формула для определения относительной ошибки принимает такой вид:

Полевой дальномер

В таблице приведены относит. ошибки, вычисленные по этой формуле для 11-кратных полевых дальномеров пехотного (B = 70 см.) и артиллерийского (B = 1 м) при Δα — 12 сек., а также указаны предельные значения относительных ошибок, допускаемые техническими условиями на прием полевых дальномеров.

Дистанции.

Д. пехотный.

Д. артиллерийский.

Ошибки в %%.

Ошибки в %%.

Теоретич.

Предел.

Теоретич.

Предел.

  750

0,41

1,0

0,84

1,3

1.500

0,80

2,0

1,69

2,6

2.500

1,31

4,0

2,82

4,8

Примечание: Дистанции для пехотного дальномера в шаг., для артиллерийского — в сж.

Характерные данные монокулярных полевых дальномеров: увеличение 11-кратное; поле зрения 4°; диаметр глазного кружка 2,25 мм.; база у пехотного дальномера 70 см., у артиллерийского — 1 м; шкала пехотного — от 400 до 10 т. шаг., артиллерийского — от 400 до 10.000 сж. Вес без чехла — соответственно 12 и 14 фн., вес треног к ним 6 и 12 фн.

Для производства одного измерения требуется ½ - 1 мин. На фиг. 14 показан дальномер системы Цейсса.

2) Стереоскопический дальномер фирмы К. Цейсс, построенный по идее инженера Грузильера, разработанной Пульфрихом, представляет собой стерео-трубу (см. Трубы зрительные) с неизменной базой (фиг. 15).

В фокальных плоскостях объективов, где получаются действительные (прямые и уменьшенные) изображения рассматриваемых предметов, установлены стеклянные пластинки S1 и S2 со стереоскопическими изображениями измерительной шкалы.

При одновременном рассматривании каждого из этих изображений соответствующим глазом, "наблюдатель видит в пространстве ряд значков, расположенных вдоль зигзагообразной ломаной линии, с цифрами над ними (например, от 200 до 10 т. сж. на фиг. 16), указывающими соответствующие дистанции.

Измерение дистанций стереоскопическими полевыми дальномерами производится так: установив дальномер в направлении цели, наводят его сначала на небо над целью и приспособляют окуляры по глазам так, чтобы шкала была ясно видима стереоскопически; после этого поворачивают дальномер около его горизонтальной оси, пока какой-нибудь значок шкалы своим нижним острым концом не подойдет к вершине цели.

Дистанция прочитывается по этому значку непосредственно.

Стереоскопическое видение предметов обоими глазами обусловливается тем, что на обоих сетчатках получаются неодинаковые изображения, отвечающие углу между осями глаз в 10-12 сек., служащему мерой остроты стереоскопического зрения. Зависимость между дистанцией D (фиг. 17), базой дальномера B и углом между осями глаз Е, — бинокулярным параллаксом, — будет того же вида, что и для монокулярного дальномера, т.-е.

Острота стереоскопического зрения при пользовании двойной трубой V-кратного увеличения соответственно в V раз больше; поэтому ошибка ΔD при измерении дистанции выразится формулой:

Точность измерений стереоскопическим и монокулярным дальномерами при одинаковых базах и увеличении теоретически д. б. одинаковой (ΔE=Δα). Опыт же показывает, что ошибки при измерении дистанции стереоскопическим дальномером превышают ошибки не только теоретические, но и предельные, допускаемые условиями; например, для полевого дальномера с базой 1 м при 12-кратн. увеличении относительные ошибки получаются:

на

   750

сж.

1,5%

"

1.500

"

3,1%

"

3.000

"

6,7%

Стереоскопический дальномер менее удобен, чем монокулярный, т. к. требует для обучения наблюдателей более продолжительных упражнений. В опытных же руках стереоскопический дальномер весьма ценный прибор для определения дистанций до быстро движущихся целей (например, воздушный флот): время, необходимое для определения дистанции, около 30 сек.

По своим оптическим данным и размерам стереоскопические дальномеры одинаковы с монокулярными с той же базой.

См. также статью:



Название статьи:   {title}
Категория темы:   {tags}
Автор (ы) статьи:
Источник статьи:    Военная энциклопедия Сытина, 1916 г., т. 1-18.
Дата написания статьи:   {date}
Статьи, использованные при написании этой статьи:   Отчет Кронштадской крепостной артиллерии об испытании оптических дальномеров, 1912; Описание дальномеров Цейсса и Герца для пехоты и кавалерии, 1913; Niesiolowski Gawin, Ausgewählte Kapitel der Technik, 1908; A. Gleichen, Die Theorie der modernen optischen Instrumente, 1911.
Источник изображений:   Дальномеры Barr & Stroud. Реклама различных дальномеров фирмы Barr & Stroud из публикаций 1906-9-го года. Внизу каждой страницы написаны погрешности на дистанцию. (http://vova-modelist.livejournal.com/)
